山东恒信地面站除尘系统

作者:
来源:
2020/11/18 16:47
浏览量

本系统为焦炉地面装煤、出焦除尘站控制系统,主要包括装煤、出焦、水封槽、吸附仓系统等工艺控制系统成套工程。

硬件组成:

硬件系统由2个PLC控制柜、1台工控机、1套PLC控制系统组成。PLC控制柜内装有一套SIEMENS PCS7-410 PLC控制系统,监控除尘器的运行状态及各种过程参数变量

根据客户的实际情况及整个系统的可兼容性,本控制系统选择德国西门子公司的PCS7-410系统,工程师及操作员工作站选用DELL公司的工业计算机系统,两者间的通讯方式为西门子工业通讯网络中的EtherNet,通讯速率较快,而且可扩充性好,从而保证了本系统的信息的实时、快速、稳定、安体要求。

SIMATIC PCS 7 ——一个真正的现代DCS系统HMI,具有多用户能力的HMI组件、大容量架构、热插拔(运行中插入和拔出模块)、运行中可进行扩展/修改、集成的故障安全技术、智能现场设备/驱动设备的集成、批量工程,具有导入/导出功能、应用图形化和面向PLT的工具进行全面、集成的SIMATIC PDM软件对智能现场设备进行集中参数化、并行工程功能配方与单元和设备无关、层级配方,符合ISA S88.01、符合21 CFR Part 11 规范

通讯系统:

工控机采用DELL公司的工业控制计算机,它与下位机(DCS控制系统:西门子公司的PCS7中的CPU410-5H)联网通讯,监测控制除尘器及与除尘器相关的各种参数。

软件系统:

操作员站及工程师站的软件系统中,如下操作软件及监控软件:

系统软件:Microsoft公司的Windows 7操作系统;

开发软件:SIEMENS公司的PCS7 9.0 SP1软件;

监控画面概述:

为满足用户的需要,从用户操作的角度出发,我们共设计了几组画面:

项目介绍、出焦系统、装煤系统、启车停车、参数设置、历史趋势、报警记录、退出运行

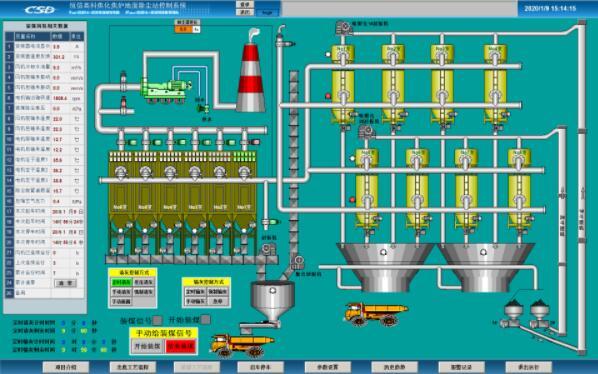

装煤系统:

装煤系统概述:

根据多年实践经验,清灰控制、输灰控制均具备上位机手动、自动控制方式,其中清灰自动控制又包含:定时、差压、强制三种控制方式;输灰自动控制又包含:定时、强制两种控制方式,供用户根据实际情况自主选择。

出焦系统:

出焦系统概述:

根据多年实践经验,清灰控制、输灰控制均具备上位机手动、自动控制方式,其中清灰自动控制又包含:定时、差压、强制三种控制方式;输灰自动控制又包含:定时、强制两种控制方式,供用户根据实际情况自主选择。

启车停车:

启车停车概述:

启车条件均满足(绿色状态),变频器允许启动信号才会发出;停车联锁出现任何一条(红色状态),联锁停机信号就会发出,且会记录相应停车原因的序号,供用户排查故障。用户可根据实际情况自主投入、切除联锁。

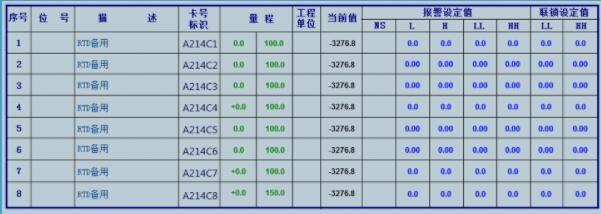

测点清单:

测点清单概述:

量程上限 :表示检测数据量程上限值

量程下限 :表示检测数据量程下限值

报警联锁设定值:

L :低限报警值,当当前值低于此数值时,产生低限报警,蜂鸣器产生报警鸣叫。

H :高限报警值,当当前值高于此数值时,产生高限报警,蜂鸣器产生报警鸣叫。

L L :低低限报警值,当当前值低于此数值时,产生低低限报警或联锁停车,蜂鸣器产生报警鸣叫。

H H :高高限报警值,当当前值高于此数值时,产生高高限报警或联锁停车,蜂鸣器产生报警鸣叫。

表格最后的LL及HH:表明当发生联锁停车时的报警值,蜂鸣器产生报警鸣叫。
