广西盛隆焦炉地面站除尘控制系统

2020-10-23


广西盛隆焦炉地面站除尘控制系统项目描述

一、 项目情况介绍

(一)、工程概况

本项目是广西盛隆冶金有限公司2*60孔5.5米侧装焦炉出焦、装煤、推焦除尘控制系统,一共是三台除尘器。

(二)、工艺流程

1、出焦除尘流程:出焦时拦焦车集尘罩收集到出焦烟尘,通过和集尘罩连接的导烟管、对接套筒,经转换设备导入集尘干管,输送至焦侧地面除尘站,通过阵发性高温烟尘冷却分离阻火器、布袋除尘器处理过滤后由风机烟囱达标排放。

2、装煤除尘流程:装煤时炭化室产生的烟尘通过机侧集尘罩进行收集,经过排烟管道与固定提升阀组接通,进入装煤地面站,经阻火器和经预喷涂处理后的脉冲袋式除尘器净化后,由除尘风机经烟囱排至大气。

3、推焦除尘流程:摘门及推焦时烟气自炭化室溢出,经推焦车集尘罩吸入,再经固定提升阀进入集尘管道,送入脉冲袋式除尘器净化后,由除尘风机经烟囱排至大气。

除尘后烟气排放浓度<10mg/m3,除尘器收集的粉尘经刮板输送机运送到粉尘仓,粉尘仓内粉尘定期经加湿机加湿后卸入汽车运走。

二、 控制系统描述

(一)、控制系统组成

控制系统包括PLC控制柜、GGD电控柜、现场仪表、现场操作箱、操作台等。控制系统采用PLC程序控制,上位机监控。PLC采用西门子公司的S7-300系列产品。系统软件:组态软件是WINCC V7.4,编程软件是STEP7 V5.5。系统配置2个操作台,每个操作台配置工控机一套。

(二)、网络拓扑介绍

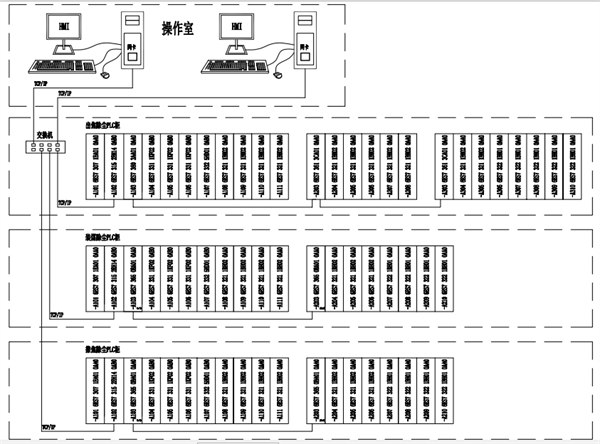

上位机与PLC通讯采用以太网通讯协议,网络拓扑图如下:

业绩

图1-1 网络拓扑图

(三)、控制系统特点介绍

1、振打清灰

布袋除尘器远程清灰部分主要有手动、定时、差压和强制四种控制方式:

手动控制:点击手动清灰按钮,然后点击手动画面,弹出手动清灰操作画面,手动方式需要先选择仓室,如点击仓室选择下面的1#按钮,然后分别点击脉冲阀选择下面的1#~15#按钮,分别喷吹1#仓的1#~15#脉冲阀。其它仓室的喷吹和1#仓室一样。如果需要停止手动喷吹控制,可以点击取消仓室按钮。

定时控制:点击定时清灰按钮,开始定时喷吹计时,当达到设定的时间后脉冲阀开始喷吹,按仓室编号顺序先从1#仓室自动喷吹,然后是2#仓室自动喷吹,依次类推当所有仓室喷吹完毕后,重新计时在进行第二次喷吹,依次循环下去,直到点击手动清灰按钮或者喷吹急停按钮,停止循环喷吹。定时时间、脉冲阀动作时间和脉冲阀间隔时间都可以在参数设置画面里面修改。

差压控制:点击差压清灰按钮,开始差压喷吹的差压值可以在参数设置画面里设置,本项目现在设置的除尘差压控制开始喷吹的差压值为1600Pa。当差压高于1600Pa时,开始循环喷吹,方式跟定时的循环喷吹方式一样。当差压小于1000Pa时自动停止喷吹。

强制控制:点击强制清灰按钮开始循环喷吹,方式跟定时的循环喷吹方式一样。循环喷吹一次结束后,开始第二次循环喷吹,依次一直循环喷吹,直到点击手动按钮或者急停按钮可以停止循环喷吹。

2、卸灰部分

在灰斗上的高料位计发出卸灰信号后即启动卸灰系统,在低料位时停止卸灰系统。无论那个高料位有信号都启动卸灰,相反无论那个低料位有信号反馈都停止卸灰。

中间灰仓仅仅设置高料位,高料位有信号都启动卸灰,手动停止。

3、风机转速控制

通过变频器的频率来实现风机转速的控制。

(四)、运行画面

业绩

图1-2 出焦除尘画面

业绩

图1-3 装煤推焦除尘画面
