贵州毕节中水水处理系统

作者:
来源:
2020/10/23 16:41
浏览量

概要:

根据客户的实际情况及整个系统的可兼容性,本控制系统选择德国西门子公司的S7-300、SMART200系统,工程师及操作员工作站选用DELL公司的工业计算机系统,通讯方式为西门子工业通讯网络中的EtherNet,通讯速率较快,而且可扩充性好,从而保证了本系统的信息的实时、快速、稳定、安体要求。

该项目包含:鼓风机房、仪表间、加药间、消毒间、沉砂过滤池、高密度沉淀池、中央控制室。每个主控制站配有一部光电交换机,将整个项目构成环网通讯。其中我公司负责提供仪表间控制系统、加药间控制系统、高密度沉淀池控制系统以及中央控制室对所有控制站的操作控制、状态和数据信息采集。

硬件组成:

1、仪表间控制系统、加药间控制系统

仪表间控制系统、加药间控制系统作为主站SIEMENS CPU S7-300的两个DP子站,分别由IM153-1连接,仪表间系统采集出水COD、PH、SS等数据,加药间对加药系统计量泵等操作控制。

2、高密度沉淀池控制系统

高密度沉淀池控制系统由一套SIEMENS SMART200系统构成,采集NH3-N、DO等数据以及对絮凝搅拌器、凝聚搅拌器、污泥螺杆泵等设备操作控制。

项目介绍概述:

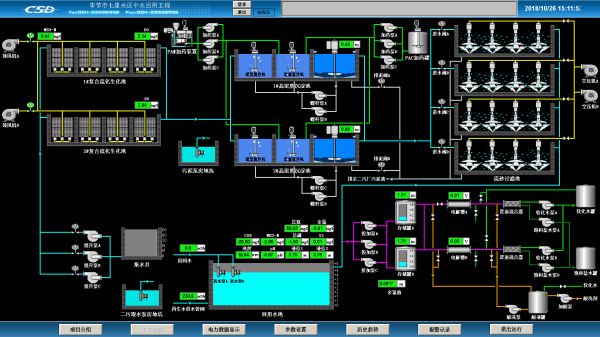

系统开机,运行WINCC监控软件,首先出现的是如下图所示的“项目介绍”。在画面的中部是最终用户、主机厂、设计单位等相关信息。在最下面有一排按钮,点击这些按钮可以进入相应的操作画面。

工艺流程:

概述:

根据多年实践经验,各控制设备点位具备上位机手动、自动控制方式,其中自动控制可通过设置运行时间、间隔时间、周期时间等参数进行周期时序性的全自动运行,供用户根据实际情况自主选择。

测点清单:

测点清单概述:

量程上限 :表示检测数据量程上限值

量程下限 :表示检测数据量程下限值

报警联锁设定值:

L :低限报警值,当当前值低于此数值时,产生低限报警,蜂鸣器产生报警鸣叫。

H :高限报警值,当当前值高于此数值时,产生高限报警,蜂鸣器产生报警鸣叫。

L L :低低限报警值,当当前值低于此数值时,产生低低限报警或联锁停车,蜂鸣器产生报警鸣叫。

H H :高高限报警值,当当前值高于此数值时,产生高高限报警或联锁停车,蜂鸣器产生报警鸣叫。

表格最后的LL及HH:表明当发生联锁停车时的报警值,蜂鸣器产生报警鸣叫。

数据报表:

数据报表将采集的数据以表格的形式实时显示并存储到数据库,供用户以后查询、打印。其中查询方式包括:日查询、月查询、年查询、区间日查询、区间月查询、区间年查询;打印包括:连接打印机人为手动打印;定时周期性自动打印;导出Excel、PDF文件,经U盘拷贝到别处打印。供用户根据实际情况自主选择。
